Kit structură fotovoltaică pentru acoperiș plat (6 panouri) este o soluție destinată montării panourilor fotovoltaice pe acoperișuri plate, fiind proiectat pentru instalarea a 6 panouri fotovoltaice într-o configurație Est–Vest.
Sistemul utilizează o structură de montaj adaptată pentru acoperișuri plate și permite instalarea panourilor fără perforarea suprafeței acoperișului. Această soluție este potrivită în special pentru proiectele în care se dorește păstrarea integrității suprafeței și a hidroizolației existente.
Configurația Est–Vest permite utilizarea eficientă a spațiului disponibil pe acoperiș și poate fi utilizată atât pentru proiecte rezidențiale, cât și pentru instalații comerciale sau industriale realizate prin utilizarea mai multor kituri.
Configurație pentru 6 panouri
Kitul este conceput pentru montarea a 6 panouri fotovoltaice în configurație Est–Vest.
Pentru compatibilitatea cu sistemul, este recomandată utilizarea unor panouri cu lungimea de maximum 1909 mm.
Montaj pe acoperiș plat
Sistemul este destinat instalării pe acoperișuri plate și permite realizarea instalației fotovoltaice fără perforarea suprafeței acoperișului.
Structura este prevăzută cu elemente de protecție din cauciuc EPDM între sistemul de montaj și suprafața acoperișului. Poziția elementelor din cauciuc EPDM poate fi ajustată pentru adaptarea la suprafața acoperișului.
Avantaje
✓ Sistem complet pentru 6 panouri fotovoltaice
✓ Destinat acoperișurilor plate
✓ Configurație Est–Vest
✓ Montaj fără perforarea suprafeței acoperișului
✓ Utilizare eficientă a spațiului disponibil
✓ Elemente preasamblate pentru instalare
✓ Elemente de protecție din cauciuc EPDM
✓ Recomandat pentru panouri cu lungimea de până la 1909 mm
✓ Potrivit pentru proiecte rezidențiale, comerciale și industriale
✓ Posibilitate de extindere prin utilizarea mai multor kituri
Caracteristici tehnice
| Caracteristică | Specificație |
|---|---|
| Denumire | Kit structură fotovoltaică pentru acoperiș plat (6 panouri) |
| Tip structură | Structură pentru acoperiș plat |
| Număr panouri | 6 |
| Configurație | Est–Vest |
| Lungime recomandată panou | max. 1909 mm |
| Montaj | Fără perforarea acoperișului |
| Protecție suprafață acoperiș | Cauciuc EPDM |
| Dimensiuni ambalaj | 1312 × 350 × 167 mm |

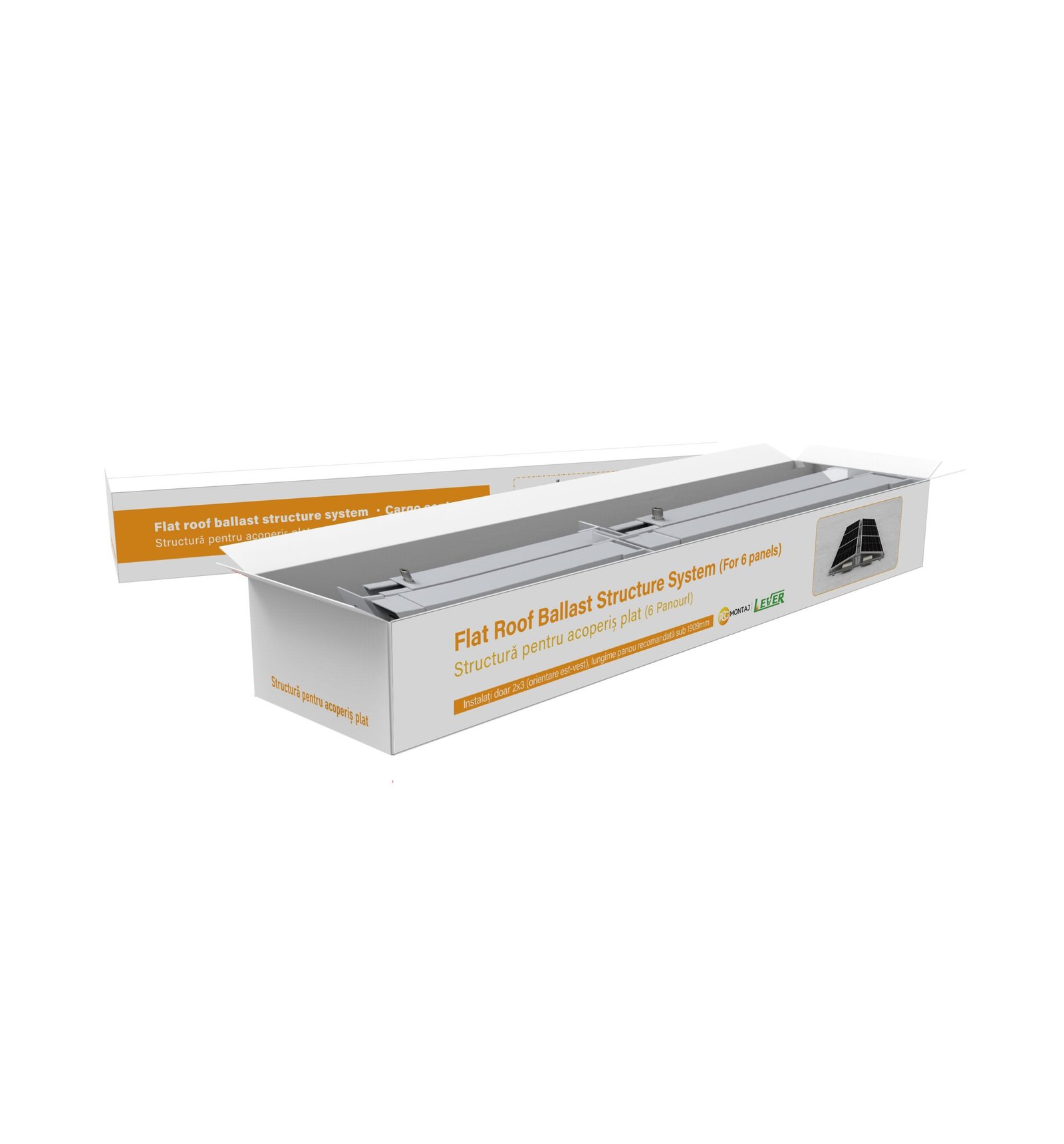

Conținutul kitului
Kitul conține:
- 8 șine pentru structură cu balast
- 4 conectori pentru grinda de bază
- 8 cleme de capăt
- 8 cleme intermediare
- 1 clemă de împământare
Balastul nu este inclus în kit. Acesta se dimensionează și se montează separat, în funcție de condițiile specifice ale proiectului și ale acoperișului.
Aplicații
Kit structură fotovoltaică pentru acoperiș plat (6 panouri) poate fi utilizat pentru:
- instalații fotovoltaice rezidențiale;
- clădiri comerciale;
- hale industriale;
- spații cu acoperiș plat;
- proiecte fotovoltaice unde nu se dorește perforarea acoperișului;
- instalații de dimensiuni mai mari, prin utilizarea mai multor kituri.
Compatibilitate
Pentru utilizarea corectă a sistemului, trebuie verificată compatibilitatea dimensiunilor panourilor fotovoltaice cu cerințele structurii.
Lungimea recomandată a panoului: maximum 1909 mm.
Înainte de instalare trebuie verificată capacitatea portantă a acoperișului și condițiile specifice ale proiectului.
Montaj
Manualul de instalare prezintă montajul în mai multe etape:
- instalarea șinelor preasamblate și a elementelor din cauciuc EPDM;
- instalarea conectorilor;
- instalarea suporturilor pentru balast;
- instalarea panourilor fotovoltaice;
- montarea clemei de împământare;
- finalizarea instalării.
