Kit structură fotovoltaică pentru acoperiș din tablă (6 panouri) este o soluție destinată montării a 6 panouri fotovoltaice pe acoperișuri din tablă.
Kitul structură fotovoltaică acoperiș tablă (6 panouri) este conceput pentru realizarea unei structuri fotovoltaice complete și poate fi utilizat în configurație 2×3 sau 1×6, în funcție de dispunerea dorită a panourilor și de spațiul disponibil pe acoperiș.
Sistemul include profile de montaj, conectori, cleme pentru fixarea panourilor, șuruburi de fixare tip hanger bolt M10×200 mm, capace de capăt și elemente pentru împământare.
Configurație pentru 6 panouri
Kitul este destinat montării a 6 panouri fotovoltaice.
În funcție de proiect și de dispunerea panourilor, structura poate fi configurată:
- 2×3 panouri
- 1×6 panouri
Alegerea configurației trebuie realizată în funcție de dimensiunile panourilor, suprafața disponibilă și particularitățile acoperișului.
Montaj pe acoperiș din tablă
Structura este destinată montajului panourilor fotovoltaice pe acoperișuri din tablă.
Fixarea structurii se realizează cu ajutorul șuruburilor hanger bolt M10×200 mm, incluse în kit, împreună cu profilele de montaj și elementele de fixare.
Înainte de instalare trebuie verificată compatibilitatea structurii cu tipul și configurația acoperișului, precum și capacitatea portantă a acestuia.
Avantaje
✓ Sistem complet pentru 6 panouri fotovoltaice
✓ Destinat acoperișurilor din tablă
✓ Poate fi configurat 2×3 sau 1×6 panouri
✓ Include profile de montaj
✓ Include șuruburi de fixare hanger bolt M10×200 mm
✓ Include conectori pentru profile
✓ Include cleme de capăt și cleme de mijloc
✓ Include cleme pentru împământare
✓ Include capace de capăt pentru profile
Caracteristici tehnice
| Caracteristică | Specificație |
|---|---|
| Denumire | Kit structură fotovoltaică pentru acoperiș din tablă (6 panouri) |
| Tip structură | Structură pentru acoperiș din tablă |
| Număr panouri | 6 |
| Configurații | 2×3 sau 1×6 |
| Șuruburi de fixare Hanger Bolt | M10×200 mm |
| Culoare structură | Argintiu |
| Culoare capace de capăt | Negru |

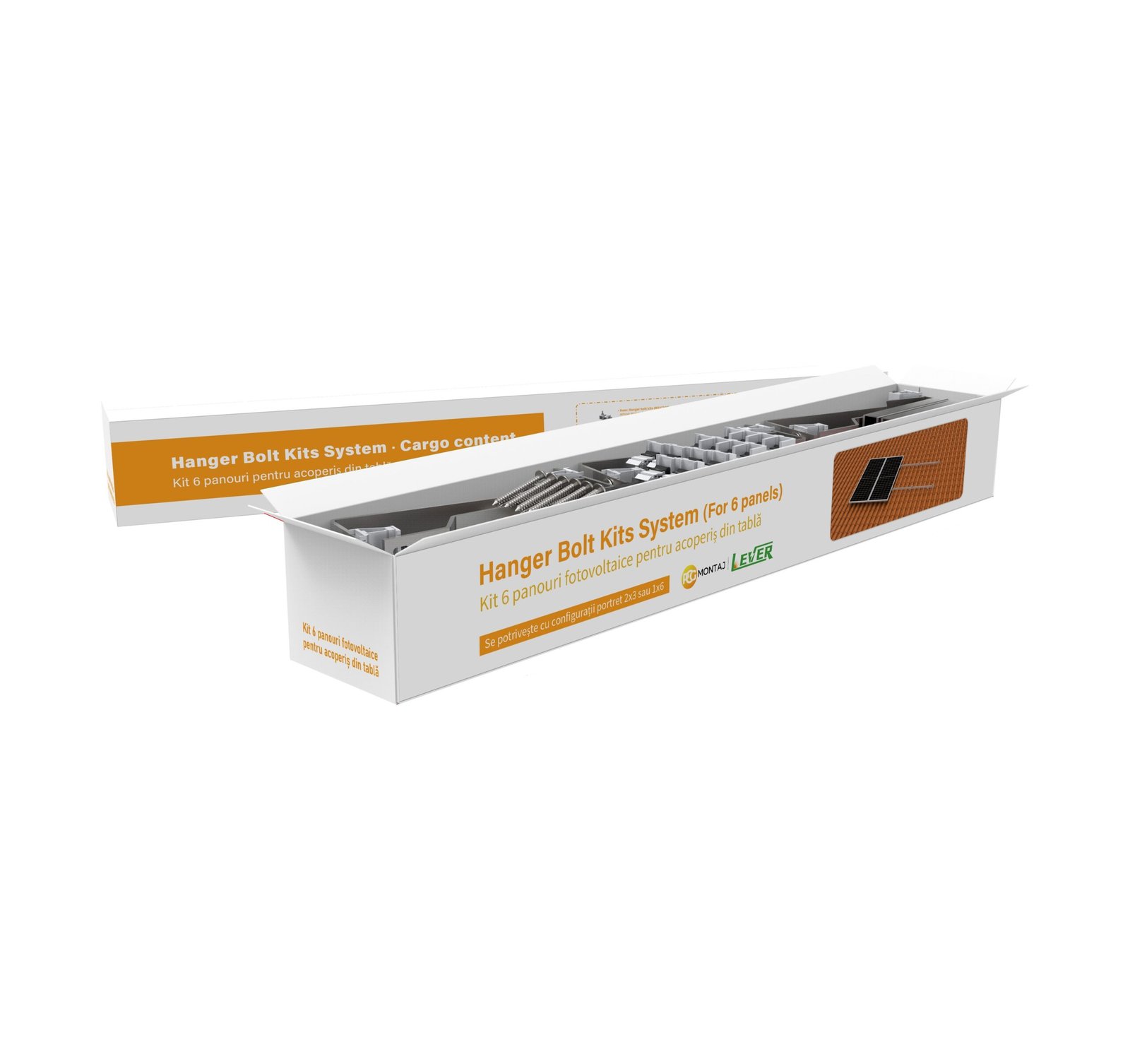

Conținutul kitului
Kitul conține:
- 16 șuruburi de fixare hanger bolt M10×200 mm
- 12 profile de montaj de 1185 mm
- 2 cleme de împământare
- 10 conectori pentru profile
- 8 cleme de capăt
- 10 cleme de mijloc
- 8 capace de capăt
Cantitățile sunt cele indicate pe ambalajul produsului.
Aplicații
Kit structură fotovoltaică pentru acoperiș din tablă (6 panouri) poate fi utilizat pentru:
- instalații fotovoltaice rezidențiale;
- case și locuințe cu acoperiș din tablă;
- clădiri comerciale;
- spații industriale;
- proiecte fotovoltaice cu 6 panouri;
- instalații configurate în dispunere 2×3 sau 1×6.
Compatibilitate
Pentru utilizarea corectă a kitului trebuie verificată compatibilitatea dintre structura de montaj, panourile fotovoltaice și tipul de acoperiș din tablă.
Înainte de instalare trebuie verificate dimensiunile panourilor, poziționarea punctelor de fixare și capacitatea portantă a acoperișului.
